Thép Tấm S355
Thép tấm S355 là loại thép kết cấu hợp kim thấp cường độ cao, với độ bền và độ dẻo hợp lý, độ va đập tốt. khả năng chịu nhiệt, chịu sự ăn mòn do điều kiện môi trường oxi hóa cao, và tương thích để hàn với các loại thép khác. Sức mạnh độ bền kéo tối thiểu 355(Mpa). Được sử dụng trong kết cấu giàn khoan, bồn bể chứa xăng dầu, ngành công nghiệp ô tô, cầu đường, cẩu trục, đóng tàu...
THÉP TẤM S355 tiêu chuẩn EN 10025 : 2004 : S355JR / S355J2 / S355J2+N / S355J2H / S355J2+M / S355JO / S355J2G3 / S355J2G4 / S355K2 / S355K2G3 / S355K2G4 / S355JOW / S355JOWP / S355J2WP / S355J2G1W / S355J2G2W / S355K2G1W / S355K2G2W / S355M / S355ML / S355N / S355NL
Xuất xứ: Nhật Bản, Hàn Quốc, Trung Quốc, Nga, Indonesia, Brazil... Có đầy đủ chứng chỉ CO-CQ.
QUY CÁCH THÉP TẤM S355 ( S355JR / S355J2 / S355J2+N / S355J2H / S355J2+M / S355JO / S355J2G3 / S355J2G4 / S355K2 / S355K2G3 / S355K2G4 / S355JOW / S355JOWP / S355J2WP / S355J2G1W / S355J2G2W / S355K2G1W / S355K2G2W / S355M / S355ML / S355N / S355NL ):
Độ dầy: 2mm - 400mm
Chiều rộng: 1200mm - 3500mm
Chiều dài: 6000mm - 16000mm
Ngoài ra chúng tôi có nhận cắt quy cách theo yêu cầu của khách hàng.

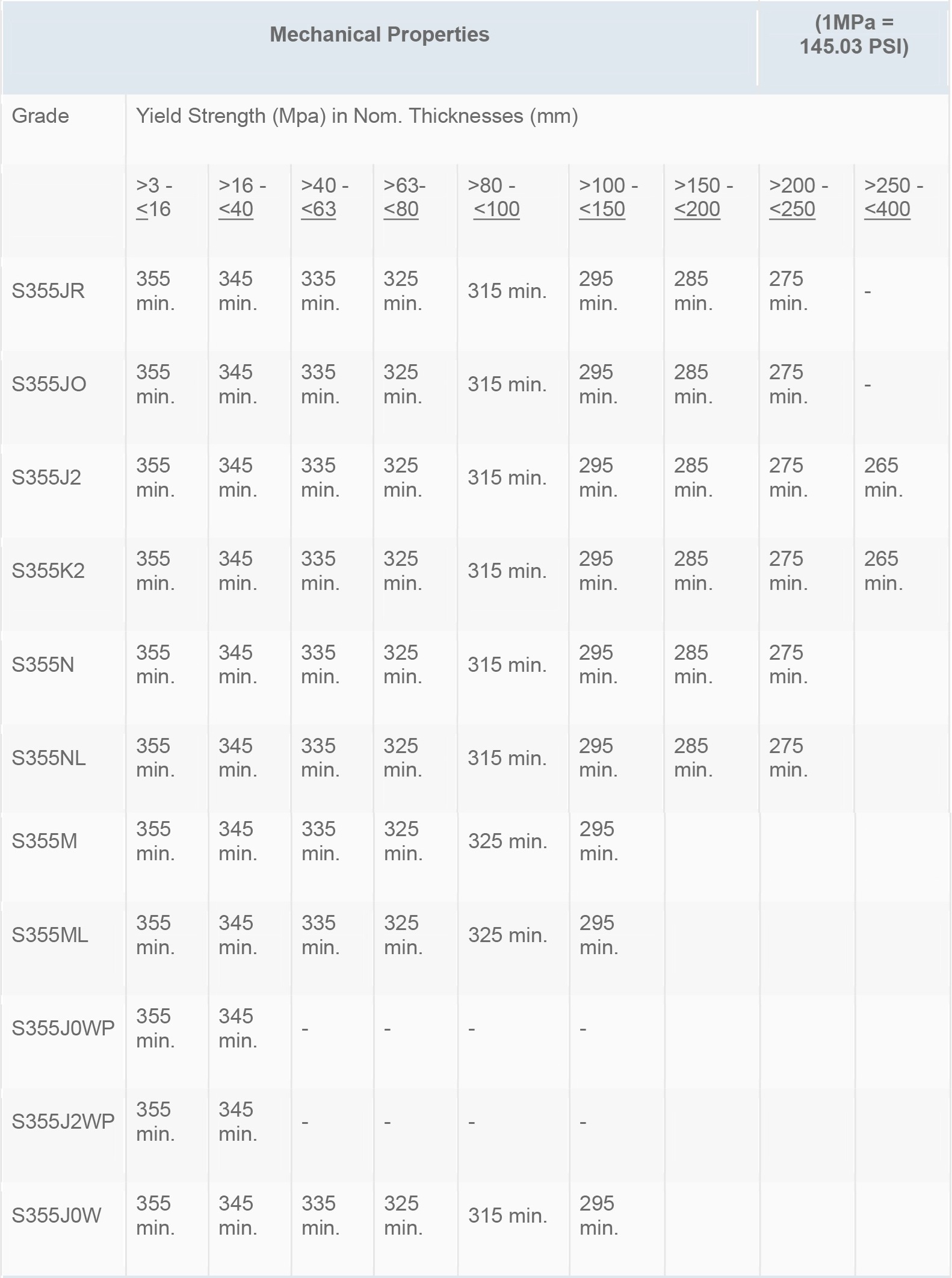

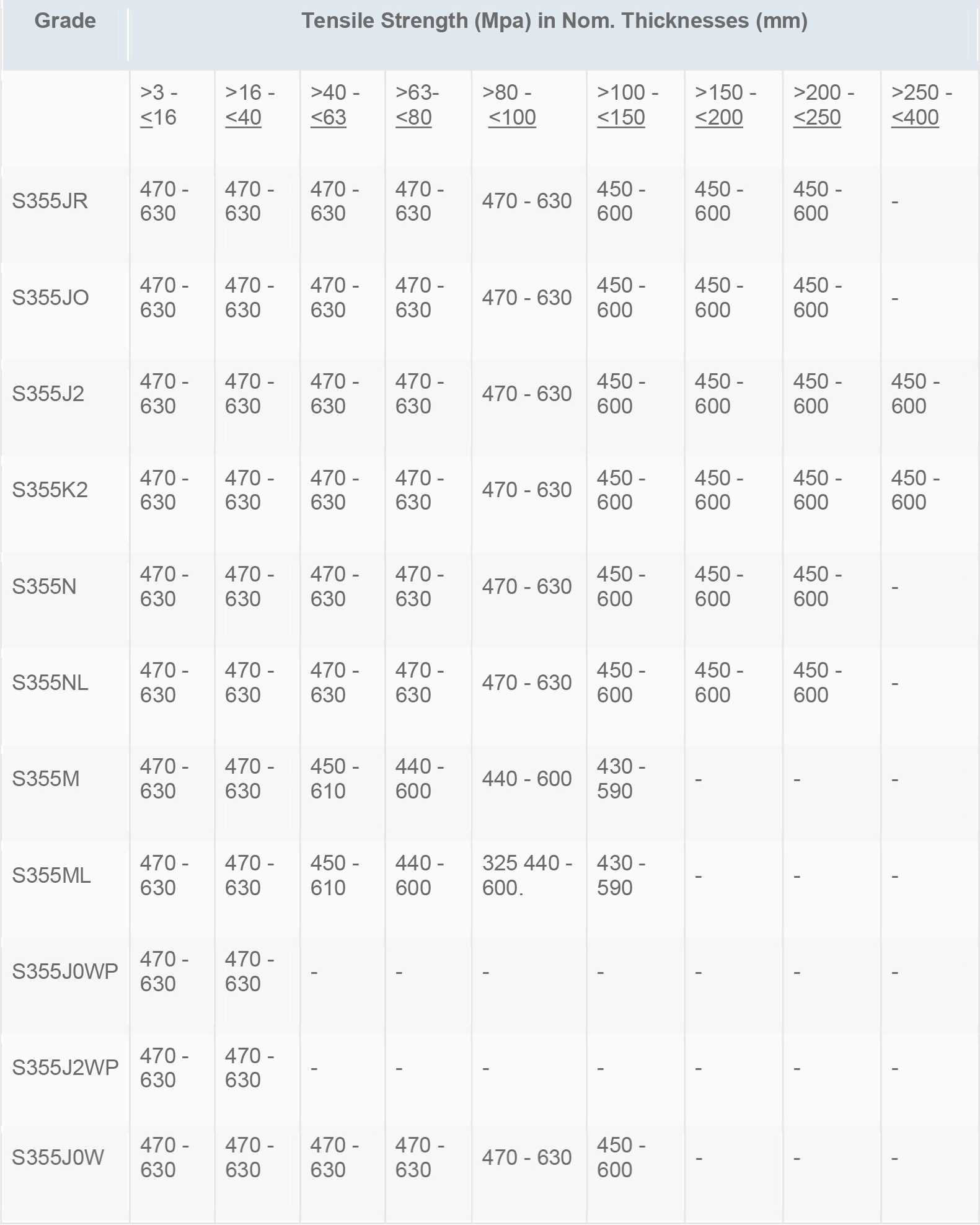

S355: Thép kết cấu có độ bền kéo tối thiểu 355(Mpa).
S: Kết Cấu Thép
E: Thép kỹ thuật
355 Cường độ năng suất tối thiểu (Reh) tính bằng Mpa lên tới 16mm

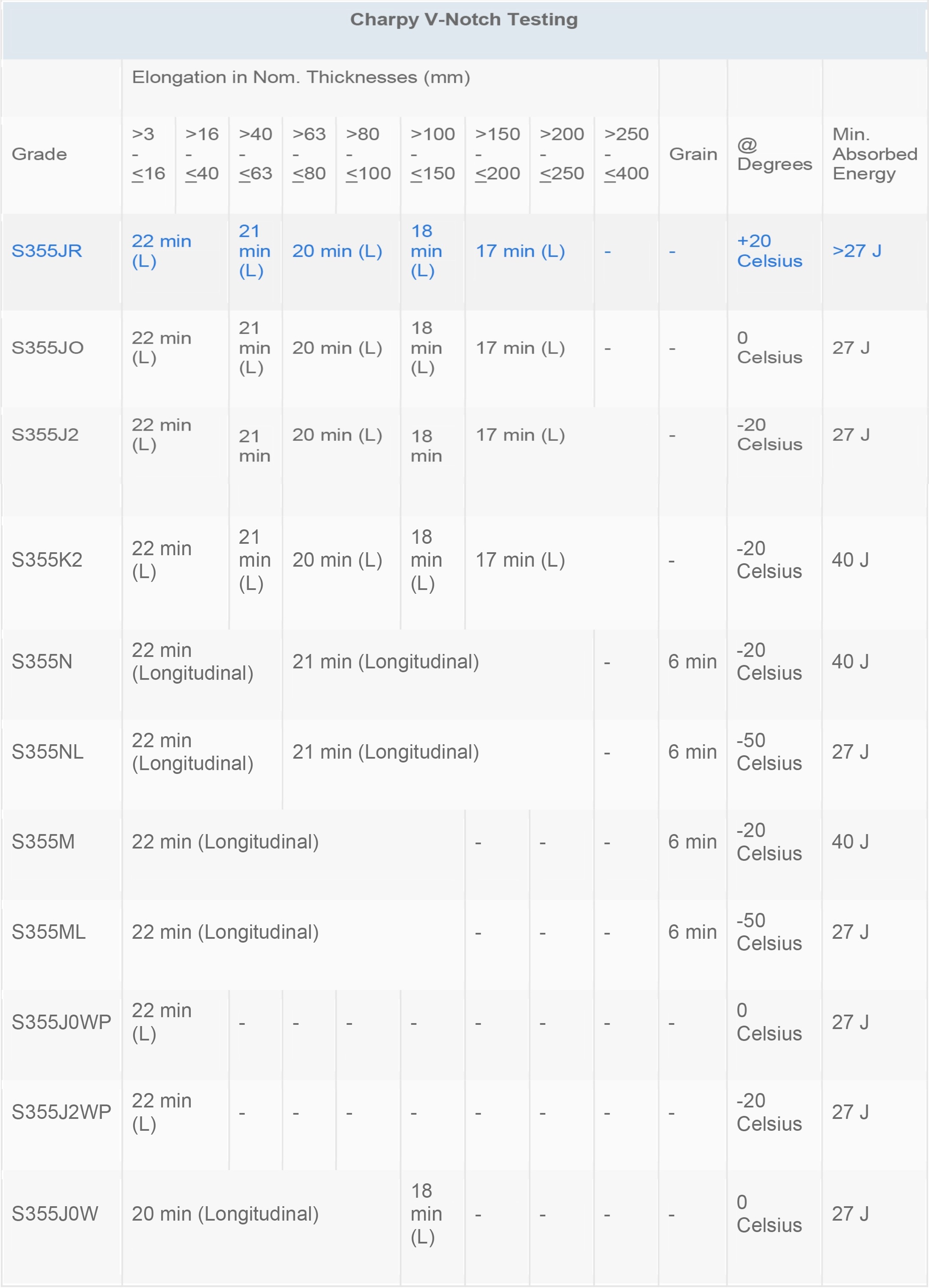

JR: Thử nghiệm tác động 27 J ở +20 độ C
JO: Thử nghiệm tác động 27 J ở 0 độ C
J2: Thử nghiệm tác động 27 J ở -20 độ C
K2: Thử nghiệm tác động 40 J ở +20 C
+N: Điều kiện cung cấp "Cán chuẩn hóa hoặc cán chuẩn hóa"
N: Thử nghiệm dọc tác động ở nhiệt độ không thấp hơn âm 20 độ C
NL: Thử nghiệm dọc tác động ở nhiệt độ không thấp hơn âm 50 độ C
M: Thử nghiệm tác động ở nhiệt độ không thấp hơn âm 20 độ C
ML: Thử nghiệm theo chiều dọc tác động ở nhiệt độ không thấp hơn âm 50 độ C
W: Cải thiện khả năng chống ăn mòn trong khí quyển
P: Hàm lượng phốt pho cao hơn (chỉ loại S355)
G1: Thép Rimming
G2: Thép không được phép
G3: Thép được chuẩn hóa
G4: Thép sản xuất theo ý

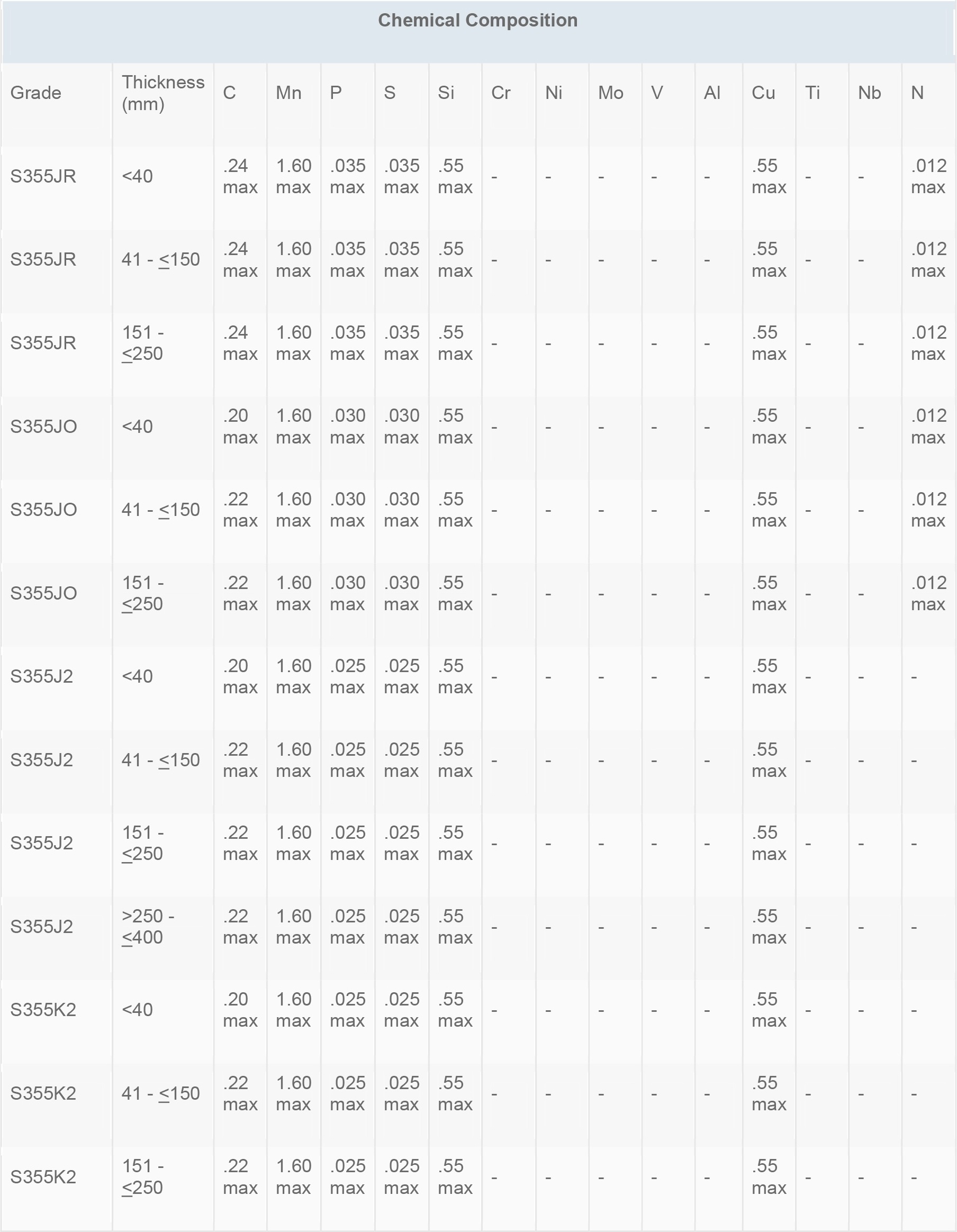

THÀNH PHẦN HÓA HỌC CỦA THÉP S355:
